Sistema de perforación con recubrimiento

 Sistema de perforación con recubrimiento

Ventajas del sistema de perforación con recubrimiento de SPM:
1. Este sistema de perforación con recubrimiento cuenta con una broca excéntrica que reduce el consumo de aceite del compresor de aire.
2. Broca excéntrica que gira hacia produciendo un agujero de mayor diámetro que el revestimiento, permitiendo una perforación más fácil, previniendo derrumbes.
3. Hecho de acero de la máxima calidad de importación. Este sistema de perforación excéntrica tiene un poco de escariador de tres alas que fácilmente se repliega en la carcasa más fácil para la prevención de la adherencia de perforación.

Tecnologías
1. Cubierta
Las carcasas SPM cuentan con alta resistencia al impacto y una portabilidad excepcional. Para cumplir con los requisitos de perforaciones a mayores profundidades, nuestras carcasas han pasado por tratamientos únicos que garantizan un considerable aumento de su durabilidad y rigidez (Límite elástico: ≥515Mpa y Resistencia a la tracción: ≥810Mpa).

2. Sarta de perforación
Estructura simple, de gran tenacidad y excelente rendimiento a la hora de eliminar polvo y escoria de perforación.

3. Martillo
Produce suficiente energía para poder generar de manera eficiente una perforación rápida y bajar la carcasa de manera simultánea el martillo DTH.

4. Proceso especial
Carcasa de mayor diámetro, sarta de perforación de diámetro más pequeño y el martillo de perforación asegura una perforación fácil y retráctil. Por ejemplo, se utiliza φ146 carcasa con φ108 sarta de perforación, φ168 φ127 taladro y φ178 carcasa con φ146 sarta de perforación (Unidad: mm).

Presión de aire recomendada para este martillo: 0.7~2.1Mpa.
Parámetros del martillo DTH
Diámetro de perforación resma (mm) 108 114 127 146 168 178 194 219 245
Velocidad de rotación (rpm) 30-40 <40 <40 <35 <30 <30 <25 <20 <15
Presión de la broca (KN) 3.2 3.4 3.8 4.4 5.1 5.4 5.8 6.6 7.35
Consumo de aire (M3/Min) 4.3-14.2 3.5-18 5.7-20 5.7-20 5.7-20 8.5-25 8.5-25 8.5-25 12-31

Notas:
1) Al comenzar a perforar, debe usar la mínima fuerza de propulsión y fuerza de impacto para facilitar la estabilidad de la broca dentro de la roca. La fuerza de propulsión debe reducirse a medida que la perforación incrementa.
2) Por lo general, la broca excéntrica del martillo gira a una velocidad de 15-45rpm. Al perforar formaciones de gran dureza deberá reducir la velocidad para evitar que las herramientas se gasten de manera excesivamente rápida.

Pasos de trabajo

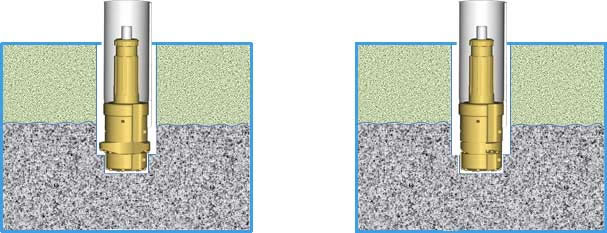

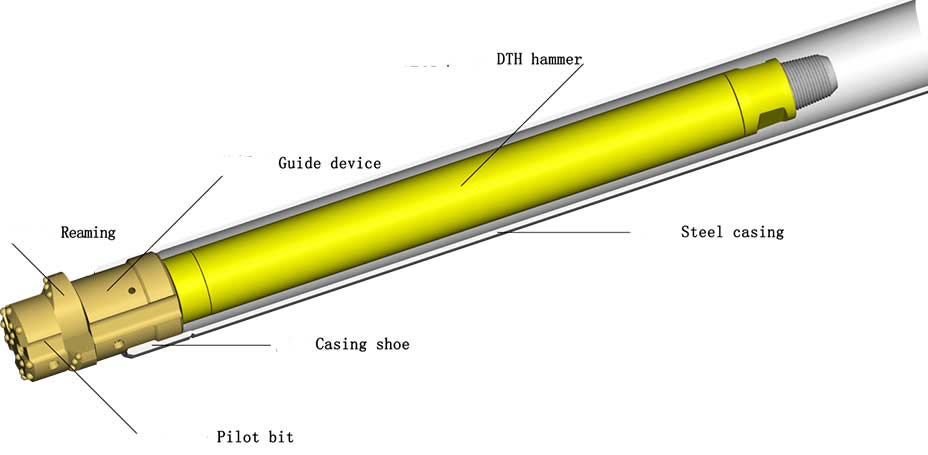

1. Este sistema de perforación por sobrecarga está compuesto de una broca piloto, un dispositivo guía y una carcasa. La broca excéntrica rota generando un diámetro mayor que la carcasa por lo que puede introducirse la herramienta de manera simultánea a la vez que se penetra la formación rocosa.
2. Después de perforar a la profundidad requerida, la broca escariadora se retrae ligeramente mediante la inversión de la rotación o mediante la aplicación de tensión. La broca se retraerá dentro de la carcasa para facilitar la extracción de la sarta de perforación y el martillo.
3. Tirar de la carcasa hacia arriba mientras que se llena de hormigón u otro material el agujero.
4. Use una broca de DTH para perforar de forma continua a la profundidad requerida.

Detalles técnicos del sistema de perforación con recubrimiento
Modelos Carcasa Diámetro externo/mm Diámetro mín. interno de la carcasa/mm Diámetro de fresado/mm Diámetro mín. del interno de la zapata de entubación/mm Máx. diámetro de la broca piloto/mm Martillo DTH
SPM70A-70-89 89 77 98 71 70 SPM70A
SPM90-85-108 108 94 114 86 85 SPM90/SPM90-I
SPM335-85-108 108 94 114 88 86 SPM335
SPM335-90-114 114 98 127 91 90 SPM335
SPM335-100-127 127 114 136 101 100 SPM335
SPM110-110-127 127 114 136 111 110 SPM110/SPM110-I
SPM110-120-146 146 130 156 121 120 SPM110/SPM110-I
SPM4.5-120-146 146 130 156 121 120 SPM4.5
SPM340-120-146 146 130 156 121 120 SPM340
SPM350-140-168 168 152 180 142 140 SPM350/355/355K
SPM350-145-178 178 152 190 146 145 SPM350/355/355K
SPM350-150-183 183 152 198 146 145 SPM350/355/355K
SPM360-164-194 194 178 210 165 164 SPM360/S60
SPM360-186-219 219 201 240 187 186 SPM360/S60
SPM380-203-245 245 221 262 206 203 SPM380/S80
SPM380-241-273 273 260 305 244 241 SPM380/S80
SPM380-285-325 325 305 360 286 285 SPM380/S80
S100-285-325 325 305 360 286 285 S100
Código del nombre: Modelo del martillo SPM –Diámetro máx. de la broca piloto –Diámetro externo de la carcasa
Por ejemplo: SPM350-140-168
SPM350= Modelo de martillo, 140= Diámetro máx. de la broca piloto, 168= Diámetro externo de la carcasa
※ Los detalles técnicos mostrados en las tablas son solo de referencia.
